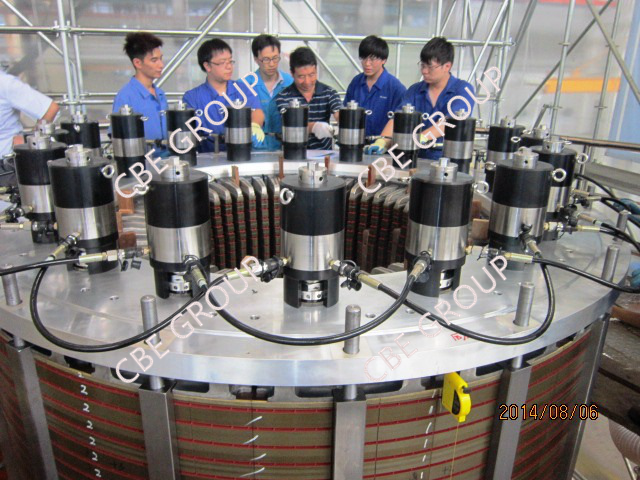

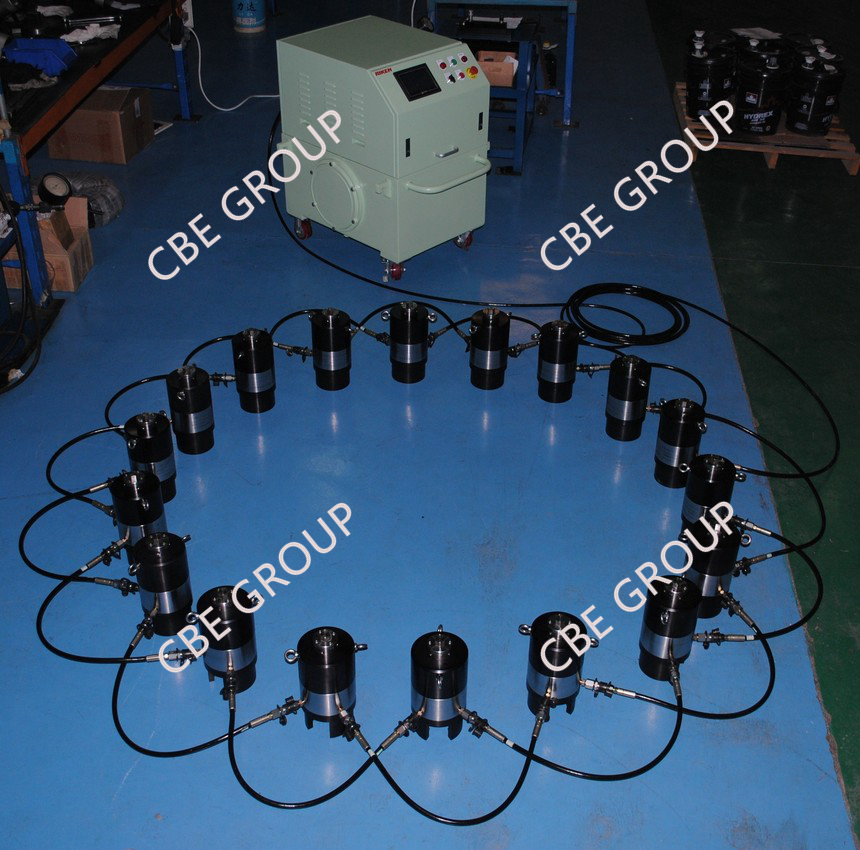

抗磁性液壓拉伸器系統用于空冷100MW～180MW 等級發電機定子鐵心的熱壓，其在高磁場（0.05T）、高溫度（150℃）、長時間（72 小時）工況下，同步收緊18 根穿心螺桿，實現鐵心熱壓。其主要有抗磁性液壓拉伸器和液壓泵站組成。

1 抗磁性液壓拉伸器

1.1 產品特點

1.1.1 抗磁性液壓拉伸器專為發電機定子熱壓設計，采用無磁鋼制造，可高磁場工況下長時間工作；

1.1.2 抗磁性液壓拉伸器采用密封技術，確保在200℃高溫下長時間密封、不泄露；

1.1.3 抗磁性液壓拉伸器可自動指示活塞的行程，防止活塞超行程；

1.1.4 抗磁性液壓拉伸器具有活塞自動復位功能，大大簡化了操作步驟、縮短了操作時間；

1.2 技術參數：

1.2.1 最大拉伸力：604KN；

1.2.2 最大工作壓力：70Mpa；

1.2.3 行程：50mm；

2 液壓泵站

2.1 產品特點

2.1.1 具有自動保壓功能，可實現 72 小時長時間工作，系統壓力精度高、保壓范圍可調；

2.1.2 具有超壓自動卸荷功能，當拉伸器壓力超過設定壓力，系統可自動泄壓至壓力設定范圍內；具有自動補壓功能，當拉伸器壓力低于設計壓力，系統自動增壓至

設定范圍內。

2.1.3 觸摸屏具有壓力輸入設定、壓力精確顯示、觸摸啟動、停止液壓系統等功能。

2.2 技術參數

2.2.1 功率：0.75KW；

2.2.2 高壓壓力：70Mpa；

2.2.3 高壓流量：2L/min；

2.2.4 低壓壓力：3Mpa；

2.2.5 低壓流量：2L/min；

2.2.6 油箱容積：180L。
